三相空压机接触器零线怎么接线？
发布时间：2025-02-18
来源：安徽泰能同创机械 浏览次数：11
在上一篇文章中，我们介绍了《空压机接触器工作原理及接法》，今天我们来说说三相空压机接触器零线怎么接线！

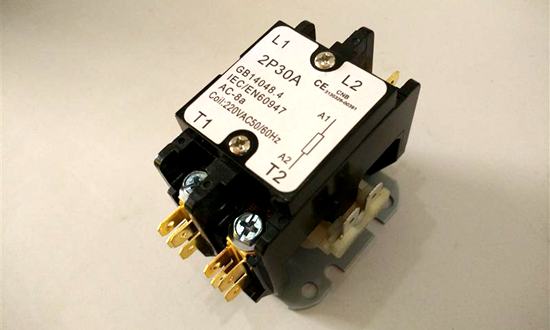

用交流电工作的接触器线圈，线圈两端分别标有A1、A2，对接触器而言没有规定A1应接火线还是零线，只是要求控制电压要等于线圈电压，接触器线圈电压常见的有36V、110V、220V、380等几种。当接触器线圈电压为220V时，一般用单相220V电压的火线与零线来控制，从使用习惯上是把零线接在A2上，火线接在A1上，但反过来接也毫无影响，接触器也一样工作，在实际接线中就是那端方便接零线就接零线，那端方便接火线就接火线。
但是控制接触器线圈的所有开关触点、按钮触点，必须接在火线一侧。
象三相空压机这类简单设备，接触器的线圈电压应该采用380V的那种，不应该采用这种220V的。采用线圈电压220V的接触器后，就要拉一根零线过来，再加上保护接地线，一共需要5根线，而大多数电缆都是三相四芯的，其中三芯作三相电源线，乘下的一芯黄绿双色线作为保护接地线。现在由于需用220V作控制用，不得不把黄绿双色线作为零线用，这是违规做法。黄绿双色线做零线后，保护接地线就没有了。而保护接地线是保命线，万一设备漏电，没有保护接地线就会引发人身触电事故。
如果接触器线圈电压是380V，可以直接取用线电压来控制，就不需要零线了。三相四芯电缆中的黄绿双色线可以回归保护接地线功能，使设备符合相关国家标准，万一设备漏电时，由保护接地线形成短路回路，使电源断路器跳闸，保证人身安全。
实际上任何三相用电 设备都不应该用零线，而只用保护接地线，象空压机这样的简单设备，可直接用线电压作为接触器的控制电压，对较为复杂的设备，应该采用控制变压器 来提供各种控制电压，这些是有相关的国标规定的。
如国家标准GB/T5226.1-2019《机械电气安全》机械电气设备、第1部分：通用技术条件中9.1.1条，控制电路电源规定：
控制电路由交流电源供电时，应使用有单独绕组的变压器将交流电源与控制电源隔离。
例外：对于单一电动机 起动器和不超过两个控制器件(如联锁装置，起/停控制台)的机械，不强制使用变压器或配有变压器开关模式电源单元。
但遗憾的是许多设备制造方都不知道这种规定，因此出现了许多三相用电设备还需要零线的奇怪现象，关键是都见怪不怪了。这样的后后果是容易把零线与保护接地线混淆，或者受条件限制只有三相四芯电缆，就出现前述的不用保护接地线的情况，最终的结果都迖不到安全用电的目的。
