不得不看的往复式压缩机工作原理及分类汇总
发布时间：2024-11-27
来源：安徽泰能同创机械 浏览次数：66
它被称为曾经的王者，随着时代变迁，技术精进，往复式压缩机作为压缩机行业使用压力范围最广、数量最多，历史最久的产品，虽然普通压缩市场已渐渐淡出人们的视线，但在特殊行业它依然占据着不可替代的地位。
今天这篇往复式压缩机工作原理及分类，是博莱特空压机小编通过各方资料整理，给大家汇合而成的!一定要收藏哦！

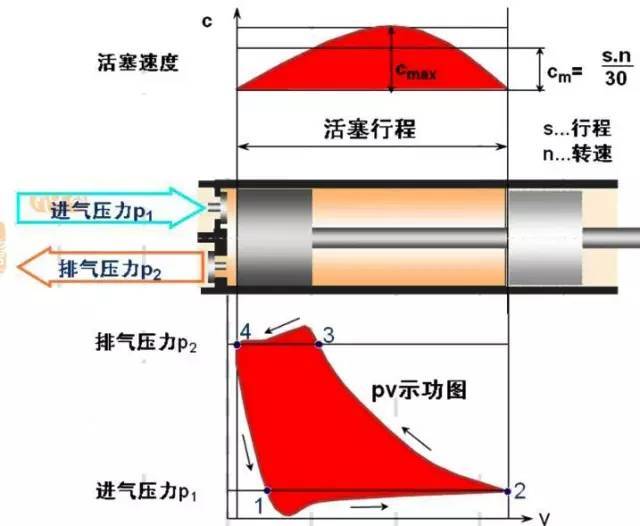

往复式压缩机工作原理：
通过曲柄连杆机构将曲轴旋转运动转化为活塞往复运动，气缸一个工作循环，吸气、压缩、排气、膨胀!
注意：
余隙容积，吸、排气过程阻力损失。
吸、排气过程中与外界热量交换，泄漏。
实际工作过程可谓非常复杂....
往复式压缩机分类：
一、往复式压缩机排气压力：(MPa表压)
低压：排气终了压力在 0.3 ~ 1
中压：排气终了压力在 1 ~ 10
高压：排气终了压力在 10~100
超高压：排气终了压力在100以上
二、往复式压缩机容积流量：
微型：容积流量 < 1m3/min
小型：容积流量 1 ~ 10 m3/min
中型：容积流量10 ~100 m3/min
大型：容积流量>100 m3/min
三、往复式压缩机结构形式：
立式、卧式、角度式、对称平衡式和对置式。
角度式用于中小型
立式用于中小型
卧式用于小型高压
对称平衡式特别使用于大中型
对置式主要用于超高压压缩机
四、往复式压缩机压缩级数
单级：压缩比2—8
双级：压缩比7—50
多级：压缩比>50
五、往复式压缩机结构代号含义
D型：对置或对称平衡式
H型：对称平衡式(卧式、电机位于汽缸之间)
M型：对称平衡式队式、电机位于气缸的一侧
P 型：汽缸水平排列
L、S 型：汽缸排列呈角度式
V型：汽缸排列呈V型
W型：汽缸排列呈W型
Z 型：汽缸竖立排列
六、往复式压缩机冷却方式
风冷、水冷
七：往复式压缩机润滑方式
有油润滑、无油润滑
八：往复式压缩机作用次数
单作用式（二冲程）、双作用式（四冲程）
由于篇幅有限，关于往复式压缩机的相关内容不能详细介绍，在后面的文章中，我们会详细的给大家介绍一下。
